1. 前言
本文提供LightDB在docker及K8S中的部署方法。
2. K8S安装包
LightDB的K8S镜像包目前没有提供镜像仓库，需要下载镜像包后导入到您的环境中。
在安装之前需要获取对应版本的安装包，文件如下:
- lightdb-operator.tar
docker镜像包
- lightdb-patroni.tar
docker镜像包
- config
K8S配置文件
3. 镜像部署
LightDB的K8S需要使用 lightdb-patroni 和 lightdb-operator 两个镜像, 例如:
lightdb-patroni:23.1
lightdb-operator:23.1
查看K8S集群节点列表
[root@master1 ~]# kubectl get node -o wide
NAME STATUS ROLES AGE VERSION INTERNAL-IP ...
master1 Ready etcd,master 127d v1.18.12 10.20.25.158 ...
node1 Ready worker 127d v1.18.12 10.20.25.162 ...
node2 Ready worker 127d v1.18.12 10.20.25.163 ...
node3 Ready worker 127d v1.18.12 10.20.25.173 ...
node4 Ready worker 127d v1.18.12 10.20.25.174 ...
node5 Ready worker 127d v1.18.12 10.20.25.176 ...
LightDB使用离线的方式提供镜像包，需要导入到您的环境中，根据实际情况不同，可以使用ctr,docker或者镜像仓库的方式， 确保K8S的每个节点能拉取到镜像就可以了。
3.1. 使用ctr导入镜像
需要在K8S集群的每个节点都要导入镜像
使用ctr工具导入镜像，需要指定namespace k8s.io ,以便K8S可以使用
ctr -n k8s.io images import lightdb-operator.23.1.tar
ctr -n k8s.io images import lightdb-patroni.23.1.tar
导入后，可以通过如下命令查看镜像是否已经存在
crictl images
3.2. 使用私有镜像仓库部署
如果您有私有镜像仓库服务器，可将镜像推入到您的私有镜像仓库中，这可以避免在每个节点导入镜像的麻烦。
导入镜像仓库后，应将 postgres-operator.yaml 和 minimal-lightdb-manifest.yaml 两个配置文件中的镜像地址改为您的镜像仓库地址。
例如: image: 10.20.30.218:4983/lightdb-operator:23.1 , 可以先手工使用 crictl pull 或者 docker pull 拉取镜像测试一下。
使用私有镜像仓库后，在集群启动时会自动拉取镜像，不再需要手工在每个节点单独部署镜像。
3.3. 使用docker导入镜像
需要在K8S集群的每个节点都要导入镜像
docker load -i lightdb-patroni.23.1.tar
docker load -i lightdb-operator.23.1.tar
导入成功后，可以通过在每个节点执行下面命令确认镜像是否已经存在。
docker images | grep lightdb
注意:
本版本仅支持在x86环境部署，不支持arm，龙芯等环境。
不建议使用minikube环境。
4. operator部署

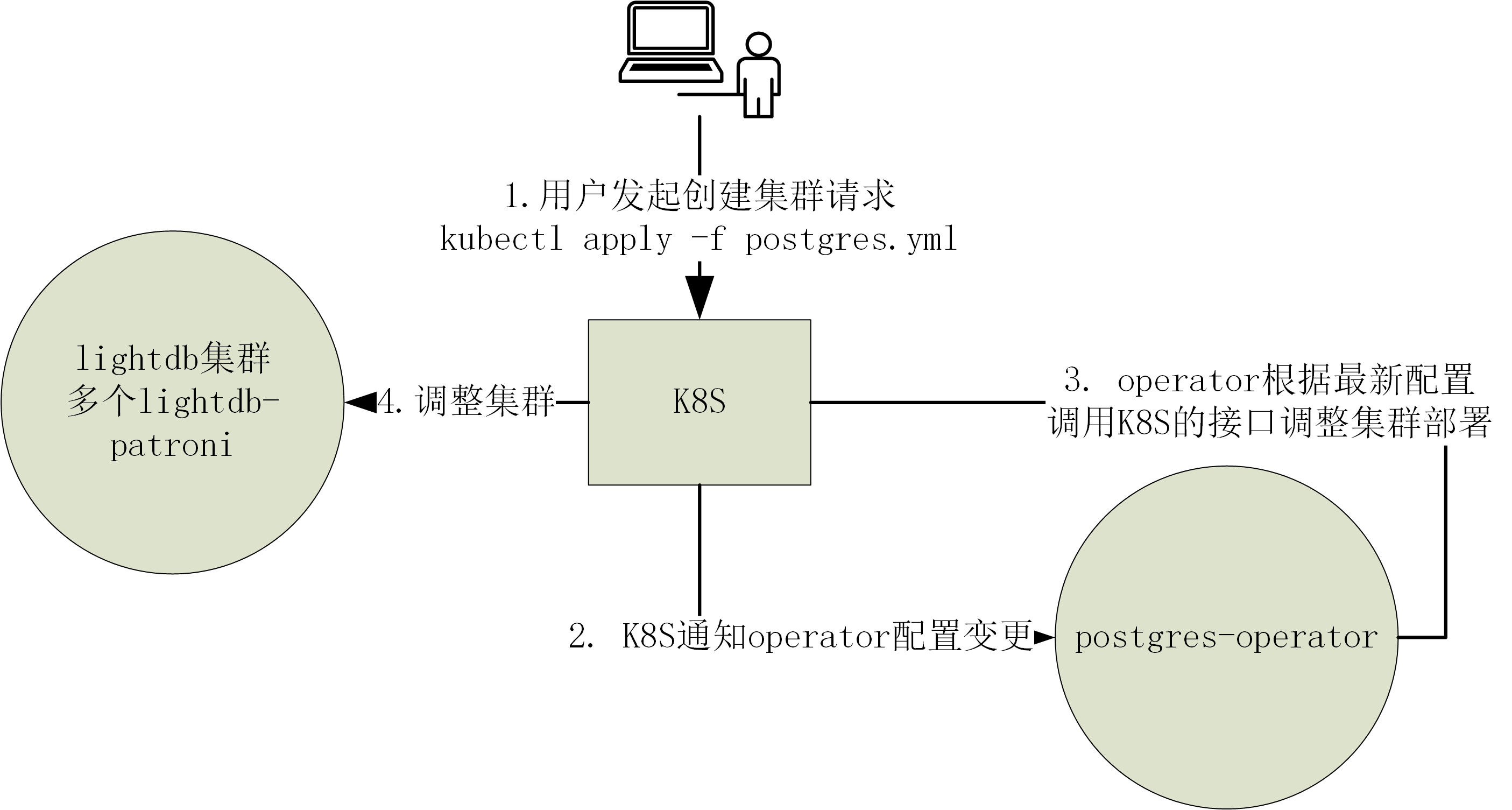

operator负责根据用户的yaml配置修改K8S中的集群部署，例如用户修改或者创建LightDB集群的流程如下所示:
在部署好镜像的前提下，只需要应用一系列的yaml配置文件就可以完成operator的安装，具体步骤如下:
# registers the CRD
kubectl create -f config/operatorconfiguration.crd.yaml
kubectl create -f config/postgresql-operator-default-configuration.yaml
kubectl create -f config/operator-service-account-rbac.yaml
kubectl create -f config/postgres-operator.yaml
在 postgres-operator.yaml 中有operator的镜像地址，见下方示例片段中的 image 字段，如果后续需要升级版本，则需修改此镜像配置。
# postgres-operator.yaml: 片段
containers:
- name: postgres-operator
image: lightdb-operator:23.1
imagePullPolicy: IfNotPresent
上面yaml应用完毕后，可以通过如下命令查看deployment和pod的情况确认 operator 是否正常运行。
# 查看deployment
$ kubectl get deployment
NAME READY UP-TO-DATE AVAILABLE AGE
postgres-operator 1/1 1 1 33m
# 查看pod
$ kubectl get pod -l name=postgres-operator
NAME READY STATUS RESTARTS AGE
postgres-operator-5d8b76f5f6-svcjl 1/1 Running 0 110s
必须确认operator的状态是 Running 才可以进行下一步。
5. LightDB集群部署
基于前面章节，operator部署成功后，我们就可以部署LightDB集群了。
5.1. 持久化存储配置
LightDB的数据必须持久化存储。 根据数据量和实例数量，创建一定数量的PV， 例如，数据库实例数据为10GB，打算部署1主1备两个实例构成集群，则需要创建两个大小为10GB的PV。
PV的功能和相关的操作都是K8S直接原生支持，可以查看K8S官方文档存储相关章节了解更权威的信息: https://kubernetes.io/docs/concepts/storage/ 。
如何部署持久化存储不在本文档范围内，可参考相关手册配置合适的存储。下面是基于NFS共享存储的部署方法作为示例
apiVersion: v1
kind: PersistentVolume
metadata:
name: nfs-pv1
labels:
pv: nfs-pv1
spec:
capacity:
storage: 10Gi
accessModes:
- ReadWriteOnce
persistentVolumeReclaimPolicy: Retain
storageClassName: nfs
nfs:
path: /data/nfsdata/v1
server: 10.20.25.158
在 部署好NFS服务器 后， 可以根据您的实际情况修改此配置，然后使用 kubectl apply 命令创建PV。
创建好PV后，可以通过 kubectl get pv 查看已经创建的PV列表。
# 把上面的内容保存为文件，执行如下命令，创建PV
kubectl apply -f nfs-pv.yml
# 查看PV列表
kubectl get pv
如果您是其他形式的存储，则根据K8S官方文档指导创建PV。
5.2. 集群配置
LightDB的集群配置文件为 config/minimal-lightdb-manifest.yaml 您需要根据实际部署情况修改配置项。
我们在这里先简要讲述一下配置文件中关键配置项的含义，后面有更详细的配置项说明。
一个最简单的LightDB配置文件如下所示:
apiVersion: "acid.zalan.do/v1"
kind: postgresql
metadata:
name: lightdbcluster77
spec:
teamId: "lightdb"
dockerImage: lightdb-patroni:22.4
volume:
size: 1Gi
# storageClass: nfs
numberOfInstances: 2
superUserPassword: 'abc123'
numberOfWorkNodes: 2
enableDistributed: true
postgresql:
version: "13"
parameters:
ssl: "off"
patroni:
initdb:
install-mode: distributed
compatible-type: oracle
pwfile: "/home/lightdb/.pass"
pg_hba:
- local all all trust
- host all all 127.0.0.1/32 trust
- host all all 0.0.0.0/0 md5
- host all all ::1/128 md5
- host replication standby all trust
- hostssl replication standby all trust
- host all all all md5
- hostssl all all all md5
需要关注的配置项含义如下:
name : 集群名称，如果需要创建多个集群，每个集群名称不能一样。
dockerImage : 对应lightdb-patroni的镜像，需要根据部署时的lightdb-patroni版本修改，可以通过
docker image命令查看。volume : 存储相关，其中storageClass需要和对应的PV对应，以便从指定的PV池中分配存储。 如果在minikube测试环境中,storageClass可以不配置，默认使用创建emptydir的临时存储。
numberOfInstances : 实例数量，一个主，其他是备；例如指定2表示一主一备，指定3表示一主二备。
enableDistributed : 是否部署分布式。
numberOfWorkNodes : 分布式DN节点数量,仅在enableDistributed=true时生效，例如：配置为2，表示是1CN2DN架构，其中CN和DN都是高可用架构(1主1备)
patroni.initdb.compatible-type : 兼容模式，可以： mysql,oracle,off三种值，可根据实际情况选择。
superUserPassword 数据库lightdb用户密码，部署完成后
storageClass 和pv配置保持一致，可以从对应pv池中分配存储
其他未提及的配置项可以保持不变
5.3. 创建集群
要创建LightDB集群，我们只需要创建一个配置文件，然后使用 kubectl apply 命令发给K8S即可。在安装包中已经包含了配置文件样例,
kubectl create -f config/minimal-lightdb-manifest.yaml
即可创建一个一主一备集群。
5.4. 部署确认
查看lightdb集群CRD状态, status为Running:
[k8s@localhost operator]$ kubectl get postgresql NAME TEAM VERSION PODS VOLUME AGE STATUS lightdbcluster77 lightdb 13 2 1Gi 3m20s Running
如果有异常，可以通过
kubectl describe postgresql lightdbcluster77来查看错误详情。查看POD状态
此时通过如下命令可以查看集群状态，如下所示，有三个高可用集群,每个都是1主1从。
lightdbcluster77-0和lightdbcluster77-1是CN, 其他两个集群是DN节点
[root@master1 ~]# kubectl get pod -L spilo-role NAME READY STATUS RESTARTS AGE SPILO-ROLE lightdbcluster77-0 1/1 Running 0 38m master lightdbcluster77-1 1/1 Running 0 38m replica lightdbcluster77-1-0 1/1 Running 0 35m master lightdbcluster77-1-1 1/1 Running 0 35m replica lightdbcluster77-2-0 1/1 Running 0 31m master lightdbcluster77-2-1 1/1 Running 0 31m replica
注意
SPILO-ROLE字段在容器创建过程中可能没有，此时表示高可用尚未创建完成，需要等SPILO-ROLE全部出来后才算正常。如果有异常，可以通过如下命令查看错误信息:
# 查看POD节点日志 kubectl log lightdbcluster77-0 # 查看POD节点详情 kubectl describe pod lightdbcluster77-0
进入节点查看数据库状态
# 进入节点容器 [k8s@localhost operator]$ kubectl exec -it lightdbcluster26-0 -- /bin/bash # 在容器内查看 [root@lightdbcluster26-0 /]# patronictl.py -c /run/postgres.yml list +--------------------+------------+---------+---------+----+-----------+ | Member | Host | Role | State | TL | Lag in MB | + Cluster: lightdbcluster26 (7207906068718211118) ----+----+-----------+ | lightdbcluster26-0 | 172.17.0.6 | Leader | running | 1 | | | lightdbcluster26-1 | 172.17.0.7 | Replica | running | 1 | 0 | +--------------------+------------+---------+---------+----+-----------+
6. LightDB集群组成

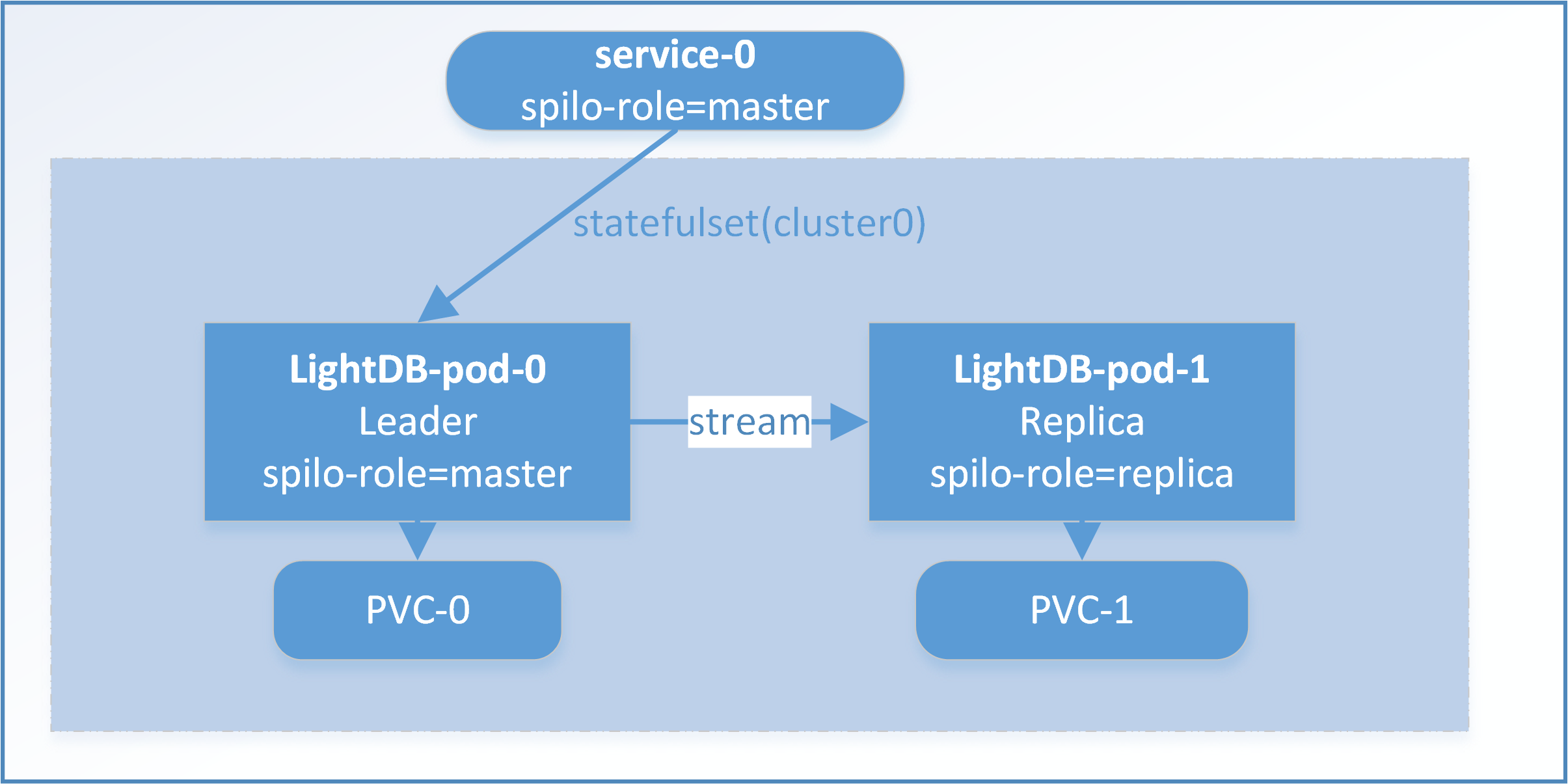

部署完成后，LightDB在K8S中呈现如下架构(以一主一从为例):
如上图所示，K8S集群由service, statefulset, pod,pvc构成，并且依赖K8S内置的ETCD(可选独立部署的ETCD)。
6.1. postgresql
postgresql代表LightDB集群。一个LightDB集群对应条记录。
[k8s@localhost operator]$ kubectl get postgresql
NAME TEAM VERSION PODS VOLUME AGE STATUS
lightdbcluster26 lightdb 13 2 1Gi 3m20s Running
如果想移除集群，使用如下命令删除集群即可:
kubectl delete postgresql lightdbcluster26
6.2. service
service是K8S内置的资源，用于向外提供pod的访问入口。因为LightDB的pod有主备之分，service需要映射到正确的pod上，处理方法是通过label进行关联，
当lightdb-patroni容器运行在主模式的时候，会设置自身标签 spilo-role=master ; 运行在备模式的时候，会设置自身标签为 spilo-role=replica，
在定义service的时候，需要设置一个标签选择器，用于映射到正确的pod上。
可以通过如下命令查看service:
[k8s@localhost operator]$ kubectl get service -l cluster-name=lightdbcluster26
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
lightdbcluster26 ClusterIP 10.103.88.200 <none> 5432/TCP 23m
lightdbcluster26-config ClusterIP None <none> <none> 23m
lightdbcluster26-repl ClusterIP 10.96.231.217 <none> 5432/TCP 23m
上面代码可以看到一个lightdb集群创建了3个service，其中lightdbcluster26指向主，lightdbcluster26-repl指向备， lightdbcluster26-config指向所有的(本版本暂时没有用)。
默认创建的service类型是ClusterIP, 仅在集群内部可访问。如果需要外部访问， 可以考虑使用 Ingress 把服务暴露来。
6.2.1. 测试环境暴露Service
在测试环境下，可以使用如下方法暴露service，
另外创建一个NodePort类型的servce用于测试，参考配置文件如下:
apiVersion: v1
kind: Service
metadata:
name: lightdb-test-service
spec:
type: LoadBalancer
selector:
application: spilo
cluster-name: lightdbcluster26
spilo-role: master
ports:
- protocol: TCP
port: 5432
targetPort: 5432
nodePort: 30001
使用kubectl端口转发
把某个pod的5432端口映射到6432,外部可以访问对应主机的6432端口连到数据库。
kubectl port-forward --address 0.0.0.0 \
pod/lightdbcluster26-0 6432:5432
6.3. statefulset
statefulset 是k8s自带的控制器，一个LightDB高可用集群的所有 pod都在一个statefulset下。
[k8s@localhost operator]$ kubectl get statefulset
NAME READY AGE
lightdbcluster26 2/2 41m
6.4. POD
通过如下命令查看集群pod，其中通过spilo-role字段可以看出主备，master是主，replica是备。
[k8s@localhost operator]$ kubectl get pod -L spilo-role
NAME READY STATUS RESTARTS AGE SPILO-ROLE
lightdbcluster26-0 1/1 Running 0 44m master
lightdbcluster26-1 1/1 Running 0 44m replica
6.5. PVC
LightDB每个节点对应一个PVC请求，通过如下命令查看PVC状态，如果不是Bound，则说明没有找到合适的存储，则需要确认PV的情况。
[k8s@localhost operator]$ kubectl get pvc
NAME STATUS VOLUME ...
pgdata-lightdbcluster26-0 Bound pvc-65e897ff-f1ef-4116-b399-6b48f283622f ...
pgdata-lightdbcluster26-1 Bound pvc-46936dc9-3f93-4e06-beb4-236fa9daa5b3 ...
7. 常见问题
7.1. POD一直处于Pending状态
[root@node-1 wuxj]# kubectl get pod
NAME READY STATUS RESTARTS AGE
lightdbcluster13-0 0/1 Pending 0 94s
查看pod状态,有提示PersistentVolumeClaim没绑定
[root@node-1 wuxj]# kubectl describe pod lightdbcluster13-0
<省略许多>
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Warning FailedScheduling 12s default-scheduler 0/3 nodes are available: 3 pod has unbound immediate PersistentVolumeClaims.
问题原因是： PVC找不到对应的PV， 需要检查存储配置。
7.2. POD状态为ImagePullBackOff
[root@node-1 wuxj]# kubectl get pod
NAME READY STATUS RESTARTS AGE
postgres-operator-54ccd78fd5-r4rkf 0/1 ImagePullBackOff 0 57s
ImagePullBackOff表示找不到镜像， 可按如下步骤检查
确认是否K8S集群的所有节点都导入了镜像，在K8S每个节点使用
crictl images或者docker images确认镜像是否存在。确认
postgres-operator.yaml和minimal-lightdb-manifest.yaml中的镜像配置是否和镜像仓库中的镜像名称一致。例如,查看镜像信息如下
[root@node-1 wuxj]# crictl images IMAGE TAG IMAGE ID SIZE docker.io/library/lightdb-operator 23.1 5088c15b8b98e 68.2MB
此时应配置
postgres-operator.yaml中的image字段为:docker.io/library/lightdb-operator:23.1
